偏光应力仪

    透明及弱色产品因不均匀的冷却或者外界机械作用产生内应力，内应力的存在如果处理不当，会对产品的质量产生很大影响。而应力仪可对透明及弱色产品的双折射率进行检测，并通过偏振光对双折射率的分布进行检测分析。折射率的分布和大小直接反映出产品 应力的分布与大小。

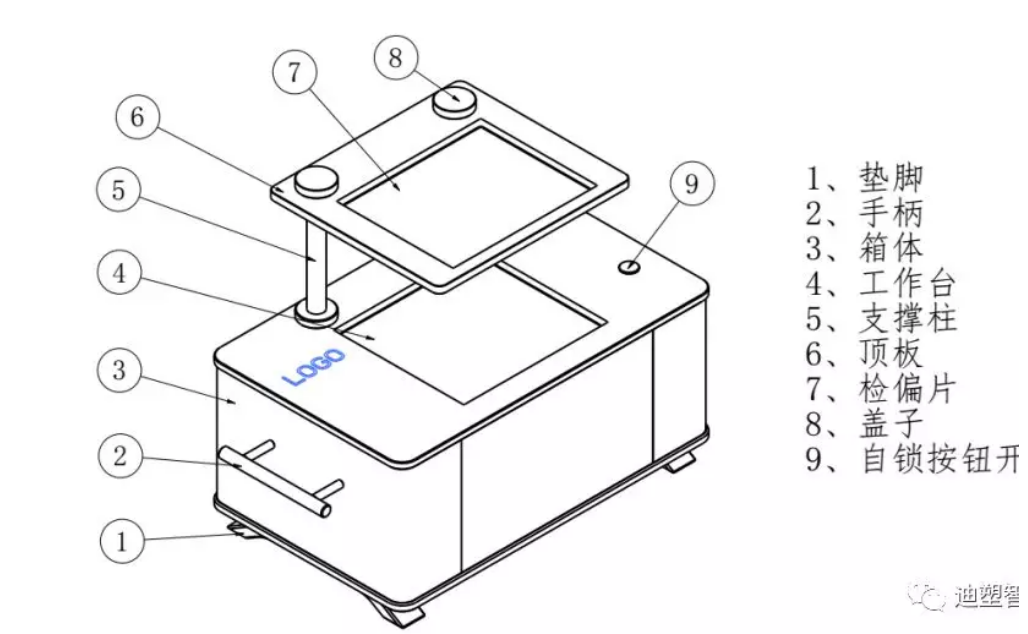

    由光源发出的光束经过钢化玻璃B和起偏片变成平面偏振光，然后再通过台面玻璃投射到试样上。如果这个试样具有双折射性质，平面偏振光就会分解成振动方向互相垂直、传播速度不同、折射率不等的两种偏振光。最后两种偏振光共同投射在检偏片上，产生干涉，在检偏片上方可以观察到干涉色。

操作步骤如下：

• 连接220V交流电源。
• 按下自锁按钮开关，日光灯灯管通电，检查灯管是否正常工作（有无闪烁、不亮等情况）。若有问题，解决方法看维修说明。

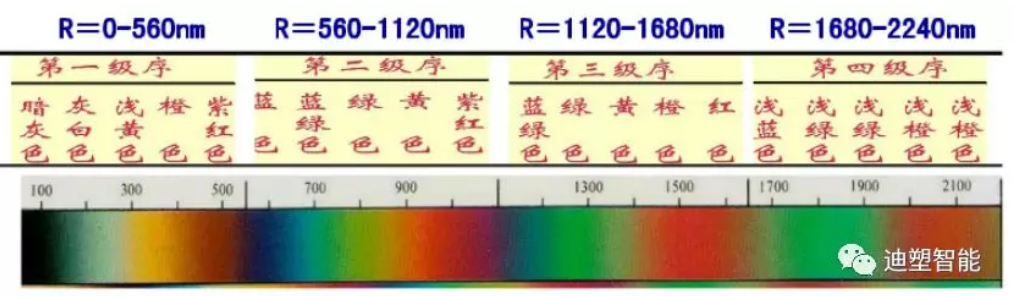

• 若灯管正常工作，则把试样放到工作台中央。通过检偏片观察试样的干涉色，转动试样，根据呈现的颜色对照下图“干涉色与光程差”的关系表判断内应力的分布情况及大小。
• 观察完毕，关闭开关，移走试样。
• 拔下电源线，绕在支撑柱上，以免造成意外。
